O22A
简述:
1、小型化DIP型封装二级OCXO产品;
2、广泛应用于基站、LTE、GSM、医疗设备、SONET/SDH、时频参考、WCDMA、微波、调度系统、集群等。
产品特点

1、输出
频率范围 5.00MHz ~ 50.00MHz

常规频点
5.00MHz 10.00MHz 12.80MHz 13.00MHz 16.384MHz 19.20MHz 19.44MHz
20.00MHz 25.60MHz 26.00MHz 30.72MHz 32.768MHz 38.88MHz 40.00MHz
50.00MHz 其他
波形
波形 带载 幅度(dBm) 峰峰值(V) 谐波 杂散
正弦波 50Ω 5 1.1 ≤-40dBc ≤-75dBc
8 1.6
方波 15pF LVTTL, HCMOS
2、频率稳定度 (Typical, @10.00MHz)
        温度稳定度(见温度稳定度选型表)
        短期稳定度1E-11/S(温度稳定,无EMI/EMC或其他干扰,通电1小时后测试@25℃)
3、工作电压
   3.3V、5.0V
4、功耗 @25℃
        启动功耗 3.0W
        启动时间 2min Max
        稳定功耗 1.5W Max
5、电压控制特性
        线性≤ 10%
        斜率 正斜率
6、相位噪声(Typical, @10.00MHz)
        10Hz    -120dBc/Hz
        100Hz   -140dBc/Hz
        1KHz    -150dBc/Hz
        10KHz   -152dBc/Hz
        100KHz  -155dBc/Hz
7、环境特性
        可工作温度 -40℃ ~ +85℃
        存储温度   -55℃ ~ +105℃
振动
        测试条件:
        振幅:0.75mm;加速度:10g;10Hz~500Hz; 30min一个循环,每个方向测试2小时(3个方向,X、Y和Z),IEC 68-2-06 Test Fc。
冲击
        50g;11ms;半正弦波(3个方向,X、Y和Z),IEC 68-2-27 TestEa/Severity 50A

稳定度选型和命名规则
温度℃ 温度稳定度 日老化 年老化 电源特性 负载特性 命名
-20 ~ 70 ±1E-9 ±5E-10 ±5E-8 ±1E-9 ±1E-9 A
-20 ~ 70 ±3E-9 ±5E-10 ±5E-8 ±1E-9 ±1E-9 B
-20 ~ 70 ±5E-9 ±5E-10 ±5E-8 ±1E-9 ±1E-9 R
-20 ~ 70 ±1E-8 ±1E-9 ±5E-8 ±3E-9 ±3E-9 C
-30 ~ 75 ±1E-9 ±5E-10 ±5E-8 ±1E-9 ±1E-9 D
-30 ~ 75 ±3E-9 ±5E-10 ±5E-8 ±1E-9 ±1E-9 E
-30 ~ 75 ±5E-9 ±5E-10 ±5E-8 ±1E-9 ±1E-9 F
-30 ~ 75 ±1E-8 ±1E-9 ±5E-8 ±3E-9 ±3E-9 G
-40 ~ 80 ±3E-9 ±5E-10 ±5E-8 ±1E-9 ±1E-9 H
-40 ~ 80 ±5E-9 ±5E-10 ±5E-8 ±1E-9 ±1E-9 I
-40 ~ 80 ±1E-8 ±1E-9 ±5E-8 ±3E-9 ±3E-9 J

                       O22A  – X      X      X      X  – XX.XX  MHz                                                                                                                          ↓        ↓       ↓       ↓       ↓                  ↓

             产品系列   见上表 表1  2  3        输出频点


 表1 输出波形
1 LVTTL
3 HCMOS
4 Sine Wave
 表2 供电电压
1 3.3V
4 5.0V
 表3 电压控制特性
频率牵引范围                    中心电压 1.65V 2.5V
±0.3ppm ~ ±0.5ppm 1 5
±0.5ppm ~ ±0.8ppm 2 6
±0.7ppm ~ ±1.0ppm 3 7
±1.0ppm ~ ±1.5ppm 4 8
无压控 9

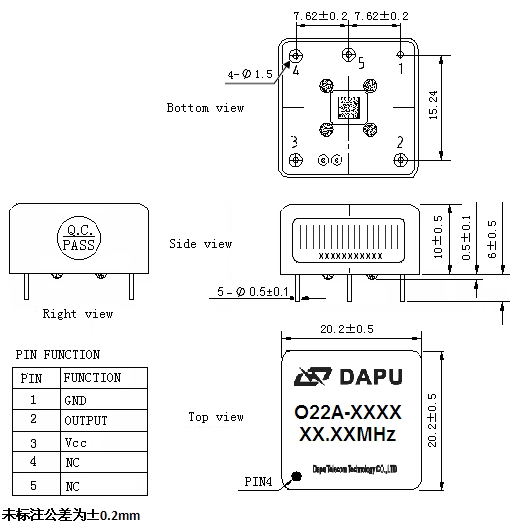

8、机械结构(mm)

9、净重 约 8.0g

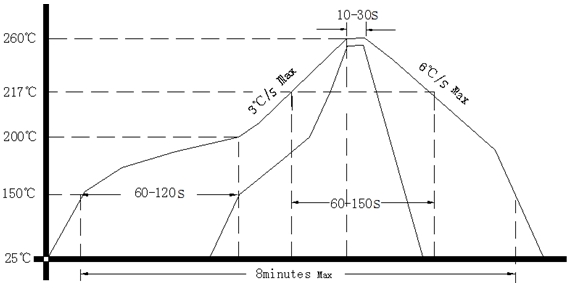

10、回流焊曲线(RoHS)

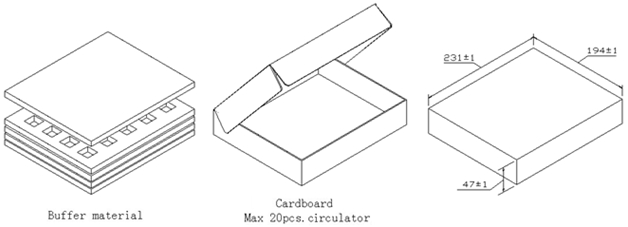

11、内包装盒(mm)
产品详细下载 产品规格表下载
