时钟缓冲器（Clock Buffer）
时钟缓冲器（Clock Buffer）
时钟缓冲器（Buffer）是将输入时钟信号进行缓冲、扇出、分配或多路复用的器件。
关键特性
INS6XXX系列Buffer具有低附加抖动、低功耗，支持多路时钟扇出、多种输入时钟电平信号、可配输出I/O电压。
应用

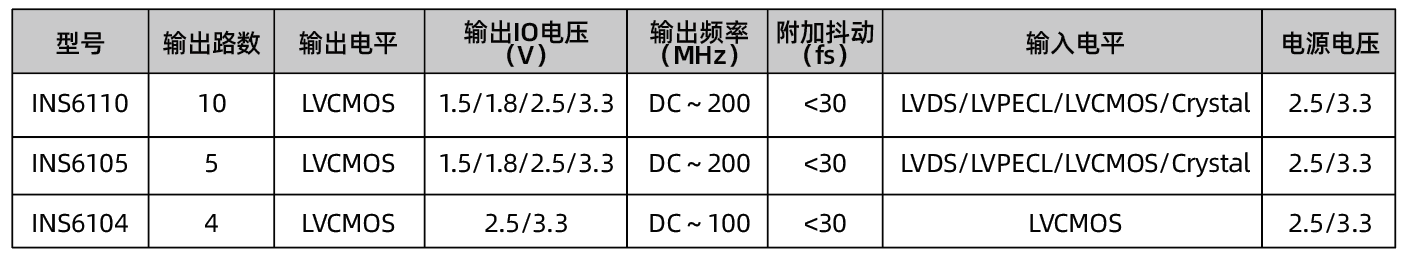

单端缓冲器
| 型号 | 输出路数 | 输出电平 | 输出IO电压 （V） | 输出频率 （MHz） | 附加抖动 （fs） | 输入电平 | 电源电压 |
|---|---|---|---|---|---|---|---|
| INS6110 | 10 | LVCMOS | 1.5/1.8/2.5/3.3 | DC ~ 200 | <30 | LVDS/LVPECL LVCMOS/Crystal | 2.5/3.3 |
| INS6105 | 5 | LVCMOS | 1.5/1.8/2.5/3.3 | DC ~ 200 | <30 | LVDS/LVPECL LVCMOS/Crystal | 2.5/3.3 |
| INS6104 | 4 | LVCMOS | 2.5/3.3 | DC ~ 100 | <30 | LVCMOS | 2.5/3.3 |
| INS6102 | 2 | LVCMOS | 1.8 | DC ~ 80 | <300 | LVCMOS Clipped Sine | 2.5 /3.3 |

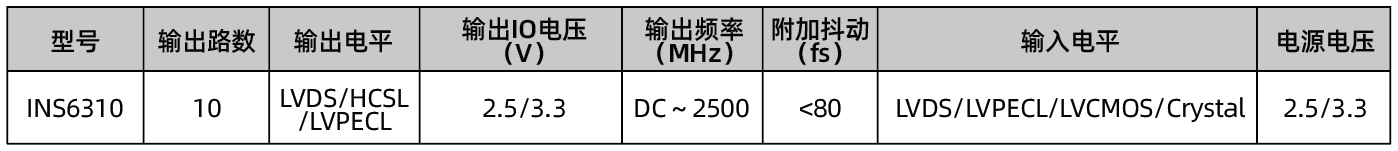

差分缓冲器
| 型号 | 输出路数 | 输出电平 | 输出IO电压 （V） | 输出频率 （MHz） | 附加抖动 （fs） | 输入电平 | 电源电压 |
|---|---|---|---|---|---|---|---|
| INS6310 | 10 | LVDS/HCSL LVPECL | 2.5/3.3 | DC ~ 2500 | <80 | LVDS/LVPECL LVCMOS/Crystal | 2.5/3.3 |
| INS6320 | 20 | LVDS/HCSL LVPECL | 2.5/3.3 | DC ~ 2500 | <80 | LVDS/LVPECL LVCMOS/Crystal | 2.5/3.3 |
