大功率表贴式(SMD)环形器&隔离器


环形器的主要作用是保证信号正向无损通过,以及反射信号的高隔离阻止,在环形器的第三端口增加大功率的负载或衰减器,就是隔离器。

关键特性

  • 该系列具有低损耗、低互调、高谐波抑制、阻抗匹配一致性好等特性。

应用

  • 移动通信、无线微波通信等

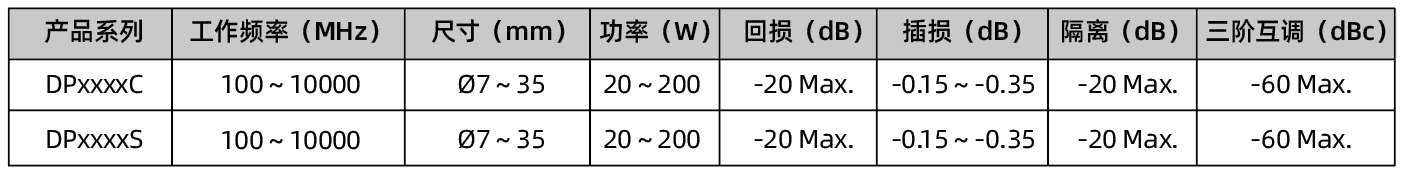

产品系列工作频率
(MHz)
尺寸
(mm)
功率
(W)
回损
(dB)
插损
(dB)
隔离
(dB)
三阶互调
(dBc)
DPxxxxC100 ~ 10000Ø7~38.1*38.120~200-20 Max-0.15 ~ -0.35-20 Max.-60 Max.
DPxxxxS100 ~ 10000Ø7~38.1*38.120~200-20 Max-0.15 ~ -0.35-20 Max.-60 Max.

*可提供定制化设计
