时间服务器(Timing Server)


DP系列时间服务器,支持多模式高精度授时,快速实现跟踪锁定,保持能力业界领先。产品适用于室内、室外、主时钟、从时钟、边界时钟等不同应用场景。

应用

  • 通信网络:移动通信基站、承载网设备等
  • 轨道交通:地铁、高铁、轻轨等专网通信
  • 电力:运行调度、故障定位、电力通信网络等
  • 其他:公安、税务、银行、医院、证券、邮政、机场、气象、自动驾驶,AR/VR,工业自动化等

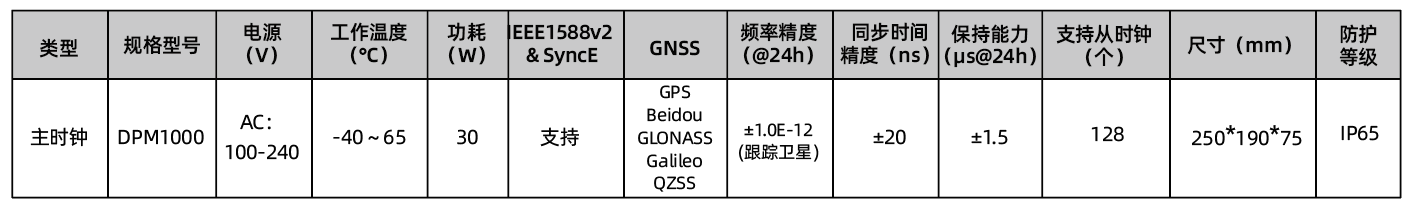

室外型(主时钟)

产品系列工作温度
(℃)
功耗
(W)
1588v2
& SyncE
GNSS
(GPS/BDS/
GLONASS/
GALILEO)
频率精度
(@24h)
同步时间
精度 (ns)
保持能力
(μs@24h)
从时钟
(个)
尺寸
(mm)
DPM1000-40 ~ 6530支持支持±1.0E-12
(跟踪卫星)
±20±1.5128250*190*75

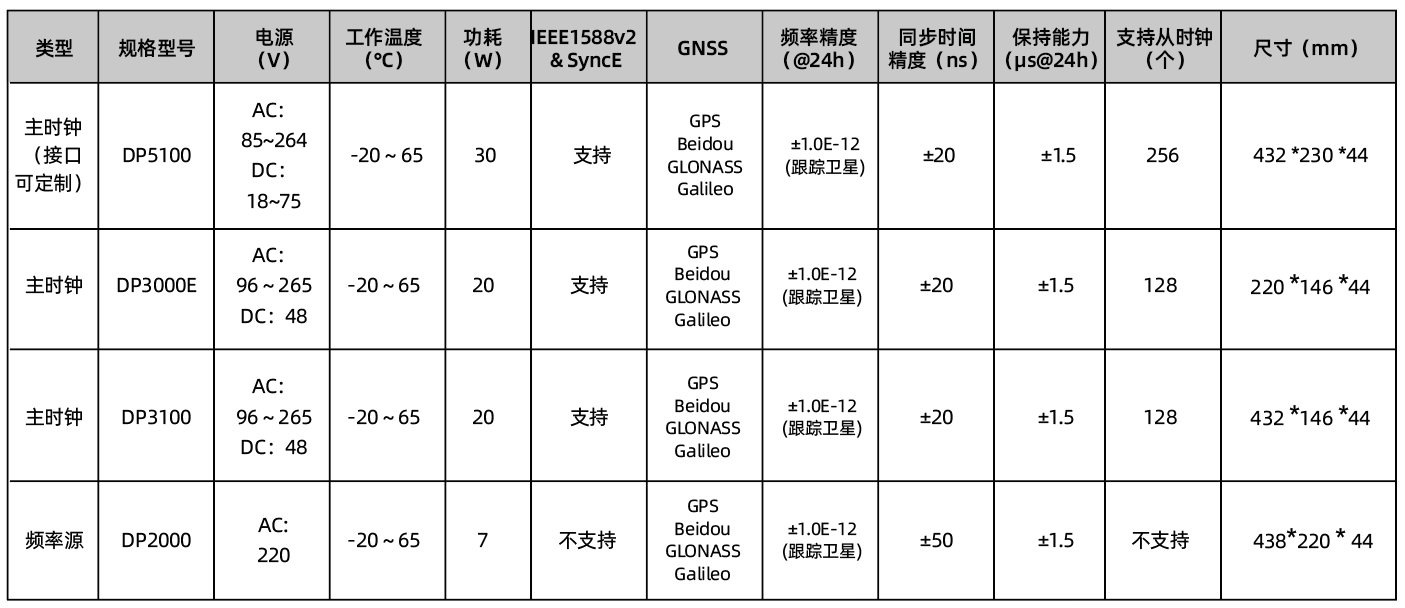

室内型(Master clock & Frequency source)

产品系列工作温度
(℃)
功耗
(W)
1588v2
& SyncE
GNSS
(GPS/BDS/
GLONASS/
GALILEO)
频率精度
(@24h)
同步时间
精度 (ns)
保持能力
(μs@24h)
从时钟
(个)
尺寸
(mm)
DP4000-40 ~ 6520支持支持±1.0E-12
(跟踪卫星)
±20±1.5512432*210*44
DP31009128432*146*44
DP20007不支持438*220*44

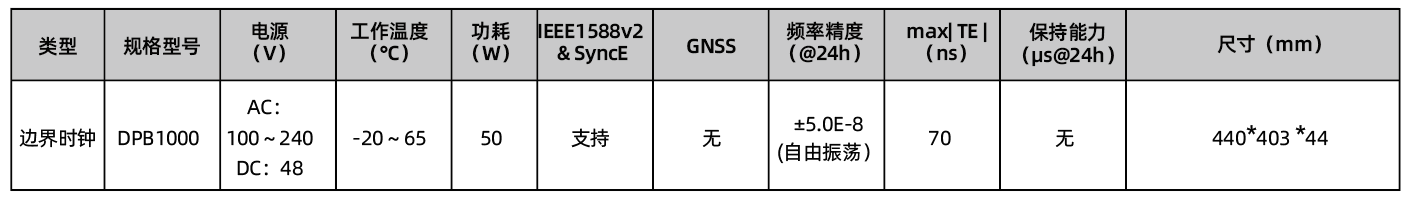

边界时钟

产品系列工作温度
(℃)
功耗
(W)
1588v2
& SyncE
GNSS
(GPS/BDS/
GLONASS/
GALILEO)
Sync. acc
(ns)
Max |TE|
(ns)
保持能力
(μs@24h)
从时钟尺寸
(mm)
DPB1000-20 ~ 6550支持NA±5.0E-8
(自由振荡)
70NANA440*403*44

时钟板卡

工作温度
(℃)
IEEE1588v2
& SyncE
GNSS
(GPS/BDS/
GLONASS/
GALILEO)
频率精度
(@24h)
同步时间精度
(ns)
保持能力
(μs@24h)
接口尺寸
(mm)
-40 ~ 65支持支持±1.0E-12
(跟踪卫星)
±20±1.5可定制可定制


室外型时间服务器



DPM1000是一款坚固耐用、拥有IP65防护等级的室外主时钟设备,它可以为分组网络提供精确的频率、相位和时间同步解决方案。

关键特性

  •  支持GNSSGPS/Beidou/GLONASS/Galileo/QZSS

  •  支持IEEE1588v2NTPSyncE

  •  满足PRTC-B标准

  •  频率准确度:±1.0E-12(跟踪卫星)

  •  相位精度: ±20ns(跟踪卫星)

  •  保持能力: 1.5μs/24小时 (T=±10)

                     1.1μs/24小时 (25℃±1℃)

  •  单播模式下最大支持128个从时钟

  •  2PTP光口

  •  工作温度: -40~ 65

  •  工作电压:100 ~ 240V AC

  •  功耗(典型):30W

  •  保护等级:IP65


室内型时间服务器

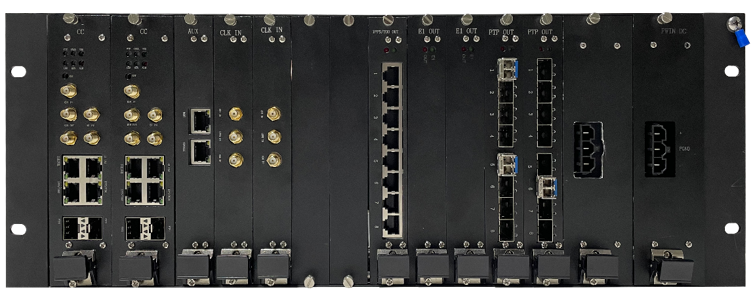

DP4000 - sm.png
DP4000

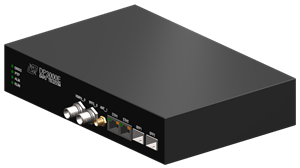

主时钟DP3100
频率源DP2000


室内型时钟设备,包括主时钟、频率源等,可以为电信网络、电网等应用提供高精度频率和时间参考。

关键特性

  • 支持GNSS,GPS/Beidou/GLONASS/Galileo
  • 支持IEEE1588v2、1PPS、频率输入等多种参考源
  • 全协议支持IEEE1588v2、NTP、SyncE
  • 满足PRTC-B标准
  • 频率准确度:±1.0E-12(跟踪卫星)
  • 支持128/256个从时钟
  • 相位精度: ±20ns/±50ns(跟踪卫星)
  • 保持能力:± 1.5μs/24 小时 (△T=±10℃)
  • 多种接口类型,接口可定制
  • 工作温度: -20℃~ 65℃



边界时间服务器




DPB1000是一款高性能边界时钟设备,支持IEEE1588v2和SyncE,可部署在整个分组网络中,有助于提高端到端网络同步精度。

关键特性

  • 支持IEEE1588v2、SyncE
  • 二级多播、三级单播
  • 同步精度±70ns(G.8273.2 Class B)
  • 频率准确度:±1.0E-8(自由震荡)
  • 最大支持端口数:4 x SFP、 28 x RJ45、16 x STM-1、32 x E1
  • 交换容量:64Gbps 全双工交换能力
  • 支持E-LINE、E-LAN和E-Tree服务
  • 分层MPLS-TP OAM、以太网OAM
  • 工作温度: -20℃~ 65℃
  • 功耗(典型):50W



时钟板卡




时钟板卡采用大普自主知识产权的ACS952X系列PTP/NTP单芯片方案,根据需要配合CMXX系列时钟模块,实现高性能PTP/NTP授时守时方案,满足客户不同需求。

关键特性

  • 支持IEEE1588v2、1PPS、频率输入等多种参考源
  • 支持全协议IEEE1588v2
  • 支持PTP Master、Slave、BC功能
  • 支持NTP Server、Client功能
  • 支持1PPS+TOD
  • 支持SyncE
  • 支持客户定制化板卡方案
