MEMS 振荡器（MEMS Oscillator）
MEMS 振荡器（MEMS Oscillator）
MEMS 振荡器（ MEMS Oscillator）利用压电式转换原理产生高Q值谐振，实现高稳定且具有极低相位噪声的单路、多路高频时钟输出。
关键特性
抗震能力强，超低相位噪声，体积小，灵活配置输出频率，支持多种输出格式
应用
XO系列产品
| 型号 | 尺寸 （mm） | 输出路数 | 频率范围 | 综合频率精度 （ppm） | 工作温度 （℃） | 输出波形 | 相位抖动 RMS (12 kHz –20 MHz) |
|---|---|---|---|---|---|---|---|
| DPBO30A | 2.5*2.0 | 1 | 差分: 50MHz~1000 MHz | ±20 | -40 ~ +85 -40 ~ +105 | CML/LVDS/LV PECL/HCSL | 45fs |
| DPBO30B | 2.5*2.0 | 2 | 差分: 50MHz~1000 MHz | ±20 | -40 ~ +85 -40 ~ +105 | CML/LVDS/LV PECL/HCSL | 45fs |
| DPBO50A | 2.5*2.0 | 1 | 差分: 100MHz~2000 MHz | ±20 | -40 ~ +85 -40 ~ +105 | CML/LVDS/LV PECL/HCSL | 20fs |
| DPBO50B | 2.5*2.0 | 2 | 差分: 100MHz~2000 MHz | ±20 | -40 ~ +85 -40 ~ +105 | CML/LVDS/LV PECL/HCSL | 20fs |
VCXO系列产品
| 型号 | 尺寸 （mm） | 输出路数 | 频率范围 | 综合频率精度 （ppm） | 工作温度 （℃） | 输出波形 | 抖动 RMS (12 kHz –20 MHz) |
|---|---|---|---|---|---|---|---|
| DPBV20A | 2.5X2.0mm LGA package | 差分输出2路 | 50MHz~1000 MHz | ±25ppm | -40 ~ +85 -40 ~ +105 | CML/LVDS LVPECL/HCSL | Fclk > 100M:55fs Fclk > 400M:25fs |
| DPBV20A | 3.2X2.5mm LGA package | 差分输出2路 | 50MHz~1000 MHz | ±25ppm | -40 ~ +85 -40 ~ +105 | CML/LVDS LVPECL/HCSL | Fclk > 100M:55fs Fclk > 400M:25fs |
| DPBV20A | 5.0X3.2mm LGA package | 差分输出2路 | 50MHz~1000 MHz | ±25ppm | -40 ~ +85 -40 ~ +105 | CML/LVDS LVPECL/HCSL | Fclk > 100M:55fs Fclk > 400M:25fs |
| DPBV20A | 7.0X5.0mm LGA package | 差分输出2路 | 50MHz~1000 MHz | ±25ppm | -40 ~ +85 -40 ~ +105 | CML/LVDS LVPECL/HCSL | Fclk > 100M:55fs Fclk > 400M:25fs |
TCXO系列产品
| 型号 | 尺寸 （mm） | 输出路数 | 频率范围 | 综合频率精度 （ppm） | 工作温度 （℃） | 输出波形 | 抖动 RMS (12 kHz –20 MHz) |
|---|---|---|---|---|---|---|---|
| DP9866 | 2.5X2.0 3.2X2.5 5.0X3.2 7.0X5.0 LGA package | 差分输出2路 | 50MHz~1000 MHz | ±2ppm | -40 ~ +85 -40 ~ +105 | CML/LVDS LVPECL/HCSL | Fclk > 100M: 55fs Fclk > 400M: 45fs |

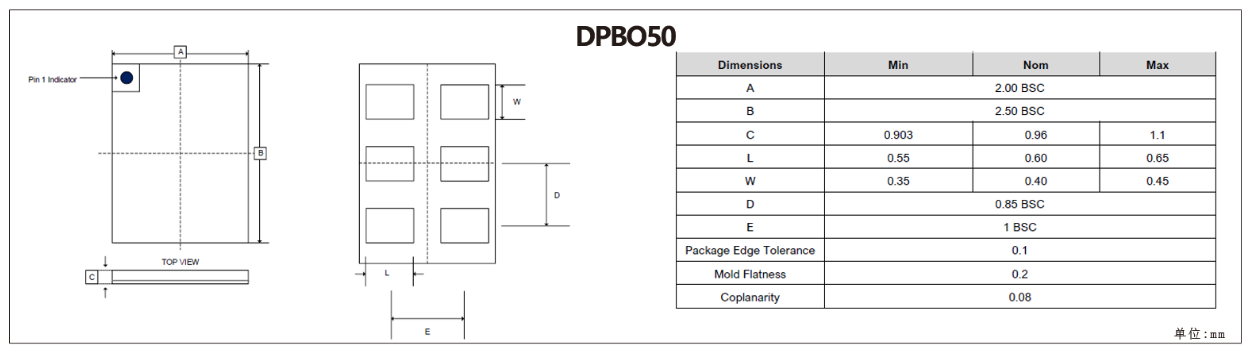

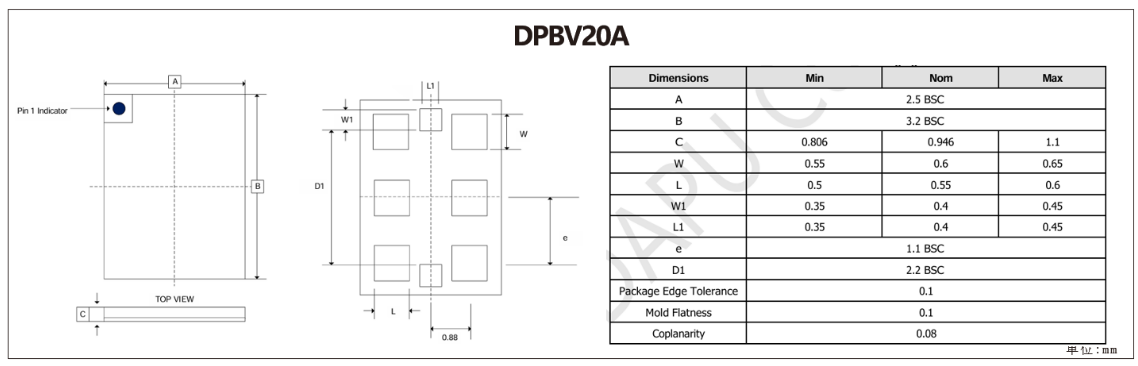

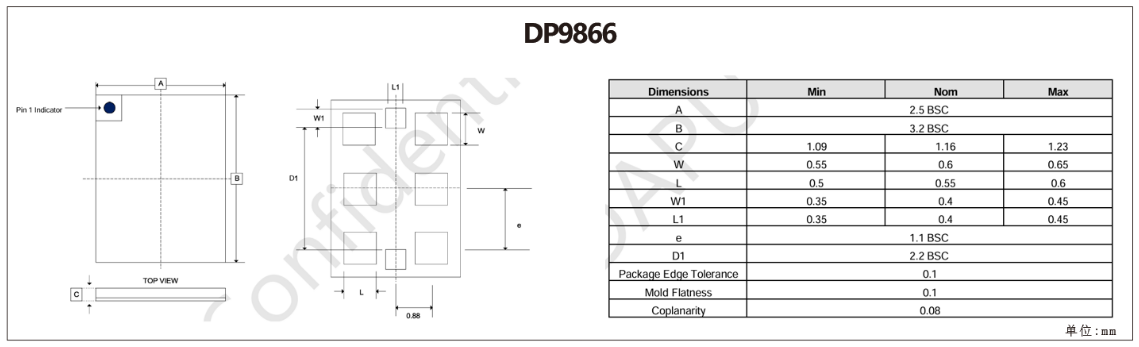

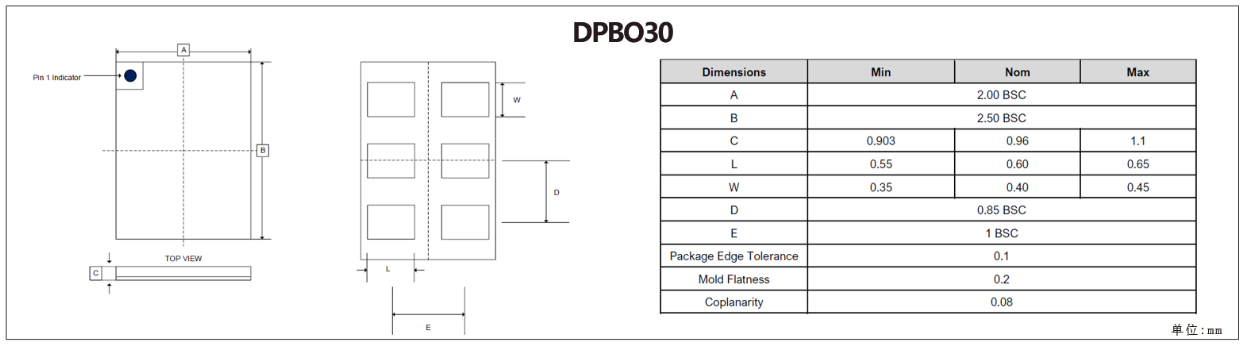

封装示意
