CM55
CM55
高保持能力（优于±1.5us/24H@△T=±10℃）的时钟模块，主要应用于电力、时钟参考、基站、高精度服务器等。
保持能力24小时1.5μs，超薄，性价比高，适用于温度较为稳定的环境。
| 1 PPS 参考输入 | 参数 | 最小 | 典型 | 最大 | 单位 | 测试条件 |
| 波形 | HCMOS | |||||
| 高电平输入电压 | 2.7 | V | 50Ω | |||
| 低电平输入电压 | 0.4 | V | ||||
| 脉宽 | 10 | μs | ||||
| 管脚 | 第10脚 | |||||
| 状态输入 | 参数 | 最小 | 典型 | 最大 | 单位 | 测试条件 |
| 锁定 | 2.7 | V | 负载<5mA | |||
| 保持 | 0.4 | V | 负载<5mA | |||
| 管脚 | 第8脚 | |||||
| 频率输出 | 参数 | 最小 | 典型 | 最大 | 单位 | 测试条件 |
| 频率 | 10 | MHz | ||||
| 波形 | HCMOS | |||||
| 输出电压（高电平） | 2.7 | V | 负载<5mA | |||
| 输出电压（低电平） | 0.4 | V | 负载<5mA | |||
| 上升/下降时间 | 8 | ns | 负载<5mA | |||
| 占空比 | 45 | 50 | 55 | % | 负载<5mA | |
| 准确度 | -1 | +1 | E-12 |
锁定1PPS后24 小时内的平均值 | ||
| 短期稳定性 | 2 | E-11 |
温度稳定，无EMI/EMC 及其他干扰，通电一小 时后，使用PN9000测 试1s，参考25℃测试结果 | |||
| 日老化 | -2 | +2 | E-10 |
参照TA=25℃， Vcc=5.0V测试结果，未锁定 情况下开机30天后连续测试 | ||
| 年老化 | -1 | +1 | E-8 | |||
| 相位噪声 | -118 | dBc/Hz | @10Hz offset | |||
| -138 | dBc/Hz | @100Hz offset | ||||
| -148 | dBc/Hz | @1KHz offset | ||||
| -150 | dBc/Hz | @10KHz offset | ||||
| -150 | dBc/Hz | @100KHz offset | ||||
| -150 | dBc/Hz | @1MHz offset | ||||
| 管脚 | 第14脚 | |||||
| 保持能力 | 参数 | 最小 | 典型 | 最大 | 单位 | 测试条件 |
| 保持时间24小时 | -1.5 | 1.5 | μs | △T=±10℃，通电7天，GPS锁定3天后保持24小时 |
|
供电电压 | 参数 | 最小 | 典型 | 最大 | 单位 | 测试条件 |
| 供电电压 | 4.75 | 5.0 | 5.25 | V | ||
|
电流 | 1400 | mA | 启动时间内 | |||
| 600 | mA | @25℃，稳定时 | ||||
| 交流波纹 | 50 | mV | 10Hz ~ 1MHz | |||
| 管脚 | 第3脚 | |||||
|
1PPS 输出 波形 特性 | 参数 | 最小 | 典型 | 最大 | 单位 | 测试条件 |
| 波形 | HCMOS | |||||
| 输出电压（高电平） | 2.7 | V | 50Ω | |||
| 输出电压（低电平） | 0.4 | V | ||||
| 脉宽 | 10 | μs | ||||
| 管脚 | 第12脚 | |||||
|
锁定状态输出 | 参数 | 最小 | 典型 | 最大 | 典型 | 测试条件 |
| 锁定 | 2.7 | V | 负载<5mA | |||
| 保持 | 0.4 | V | 负载<5mA | |||
| 管脚 | 第5脚 | |||||
|
串行 接口 | 参数 | 最小 | 典型 | 最大 | 单位 | 测试条件 |
| 接收端高电平输入电压 | 2.7 | V | ||||
| 接收端低电平输入电压 | 0.4 | V | ||||
| 发送端高电平输出电压 | 2.7 | V | ||||
| 发送端低电平输出电压 | 0.4 | μs | ||||
| 串口协议 | 9600-N-8-1 | |||||
| 管脚 | 第6,7脚 | |||||
|
环 境 条 件 | 参数 | 条件 |
| 工作温度 | -20℃~ 75℃ | |
| 存储温度 | -55℃~ 105℃ | |
| 存储温度 | 30% ~ 80% | |
| 静电敏感等级 | 人体模型，class 2: 2000V to 4000V; ANSI/ESDA/JEDEC JS-001-2-2010. | |
| 机器模型，class B: 200V to 400V; ANSI/ESDA/JEDEC JS-001-2010. | ||
| 温敏等级 | 非湿敏 |
振动
测试条件：
振幅：0.75mm；加速度：10g；10Hz~500Hz; 30min一个循环，每个方向测试2小时（3个方向，X、Y和Z），IEC 68-2-06 Test Fc。
冲击
50g；11ms；半正弦波（3个方向，X、Y和Z），IEC 68-2-27 TestEa/Severity 50A。

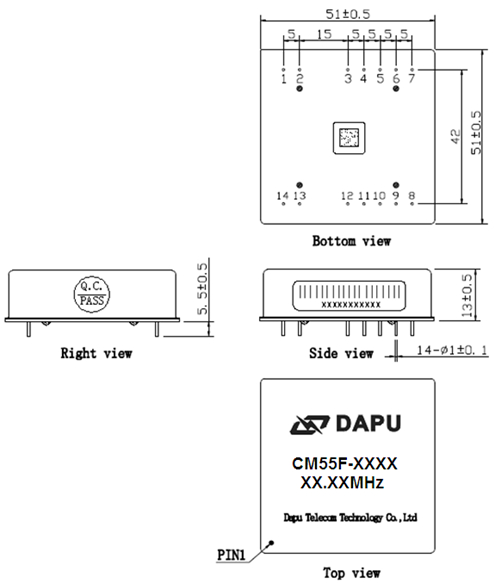

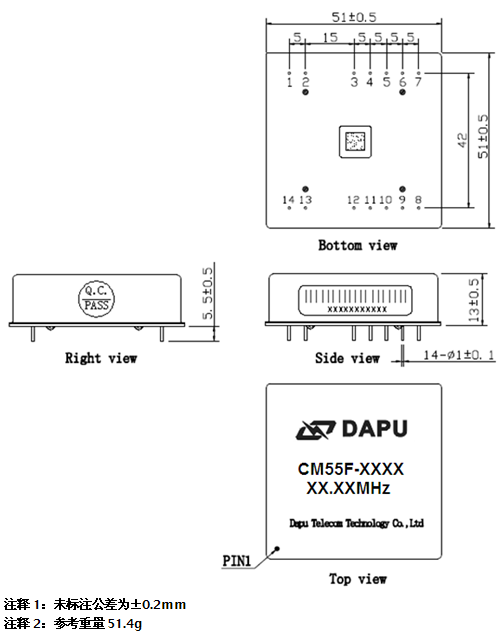

机械结构（mm）
| 管脚定义 | |||
| 管脚 | 名称 | 功能说明 | |
| 3 | VCC | 供电电压，4.75V ~5.25V. | |
| 5 | 状态输出 | 时钟模块锁定并达到稳定状态时输出高电平，其他情况输出低电平 | |
| 6 | 接收输入 | 异步串行数据输入9600-N-8-1 | |
| 7 | 发送输出 | 异步串行数据输出9600-N-8-1 | |
|
8 |
状态 输入 | H：锁定 | 状态脚是高电平时，模块工作在正常工作模式 |
| L：保持 | 状态脚电平被拉低时，模块工作在保持模式 | ||
| 10 | 1PPS输入 | 1PPS参考输入 | |
| 12 | 1PPS输出 | 时钟模块的1PPS输出 | |
| 14 | 10MHz 输出 | 10MHz OCXO频率输出 | |
| 1、2、9 | NC | 悬空 | |
| 4、11、13 | GND | 地 | |

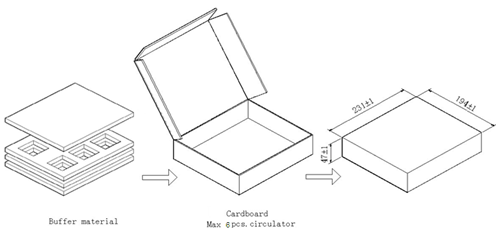

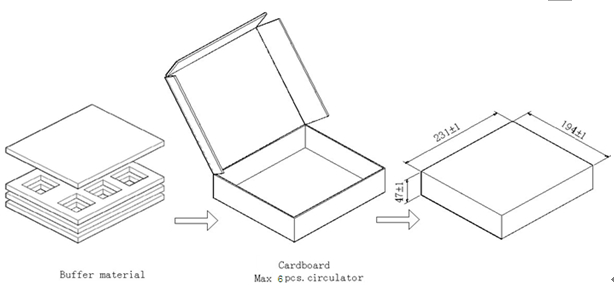

包装（mm）
