O22B

小型化DIP型封装二级OCXO产品；
广泛应用于基站、LTE、GSM、医疗设备、SONET/SDH、时频参考、WCDMA、微波、调度系统、集群等。

通用型号：O22B-Q426-100M-A
O22B-Q426-100M-B

产品详细信息

产品特点
1、输出
频率范围 5.00MHz ~ 100.00MHz

常规频点
5.00MHz	10.00MHz		12.80MHz	13.00MHz	16.384MHz	19.20MHz	19.44MHz
20.00MHz	25.60MHz		26.00MHz	30.72MHz	32.768MHz	38.88MHz	40.00MHz
50.00MHz	100.00MHz	其他

波形

波形	带载	幅度（dBm）	峰峰值（V）	谐波	杂散
正弦波	50Ω	5	1.1	≤-40dBc	≤-75dBc
正弦波	50Ω	8	1.6	≤-40dBc	≤-75dBc
方波	15pF	LVTTL, HCMOS

2、频率稳定度（Typical, @10.00MHz）
  温度稳定度（见温度稳定度选型表）
  短期稳定度5E-12/S（温度稳定，无EMI/EMC或其他干扰，通电1小时后测试@25℃）
3、工作电压
   3.3V、5.0V、12.0V
4、功耗 @25℃
  启动功耗 4.0W
  启动时间 2min Max
  稳定功耗 2.0W Max
5、电压控制特性
  线性≤ 10%
  斜率正斜率
6、相位噪声（Typical, @10.00MHz）
  10Hz    -120dBc/Hz
  100Hz   -140dBc/Hz
  1KHz    -150dBc/Hz
  10KHz   -152dBc/Hz
  100KHz  -155dBc/Hz
7、环境特性
  可工作温度 -40℃ ~ +85℃
  存储温度   -55℃ ~ +105℃
振动
  测试条件：
  振幅：0.75mm；加速度：10g；10Hz~500Hz; 30min一个循环，每个方向测试2小时（3个方向，X、Y和Z），IEC 68-2-06 Test Fc。
冲击
  50g；11ms；半正弦波（3个方向，X、Y和Z），IEC 68-2-27 TestEa/Severity 50A。

稳定度选型和命名规则

温度℃	温度稳定度	日老化	年老化	电源特性	负载特性	命名
-20 ~ 70	±2E-10	±5E-10	±5E-8	±2E-10	±2E-10	A
-20 ~ 70	±5E-10	±5E-10	±5E-8	±5E-10	±5E-10	B
-20 ~ 70	±1E-9	±5E-10	±5E-8	±1E-9	±1E-9	D
-20 ~ 70	±3E-9	±5E-10	±5E-8	±1E-9	±1E-9	E
-30 ~ 75	±2E-10	±5E-10	±5E-8	±2E-10	±2E-10	S
-30 ~ 75	±5E-10	±5E-10	±5E-8	±5E-10	±5E-10	C
-30 ~ 75	±1E-9	±5E-10	±5E-8	±1E-9	±1E-9	U
-30 ~ 75	±3E-9	±5E-10	±5E-8	±1E-9	±1E-9	H
-40 ~ 80	±5E-10	±5E-10	±5E-8	±5E-10	±5E-10	N
-40 ~ 80	±1E-9	±5E-10	±5E-8	±1E-9	±1E-9	X
-40 ~ 80	±3E-9	±5E-10	±5E-8	±1E-9	±1E-9	W
O22B – X X X X – XX.XX MHz ↓ ↓ ↓ ↓ ↓ ↓ 产品系列见上表表1 表2 表3 输出频点

表1 输出波形

1	LVTTL
3	HCMOS
4	Sine Wave

表2 供电电压

1	3.3V
2	5.0V
4	12.0V

表3 电压控制特性

频率牵引范围中心电压	1.65V	2.5V
±0.3ppm ~ ±0.5ppm	1	5
±0.5ppm ~ ±0.8ppm	2	6
±0.7ppm ~ ±1.0ppm	3	7
±1.0ppm ~ ±1.5ppm	4	8
无压控	9

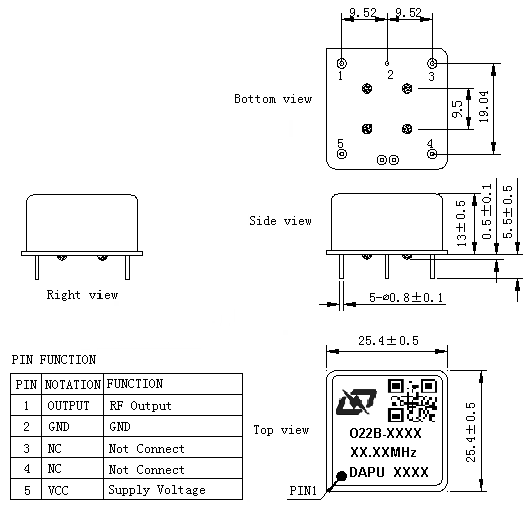

8、机械结构(mm)

9、净重约 13.6g

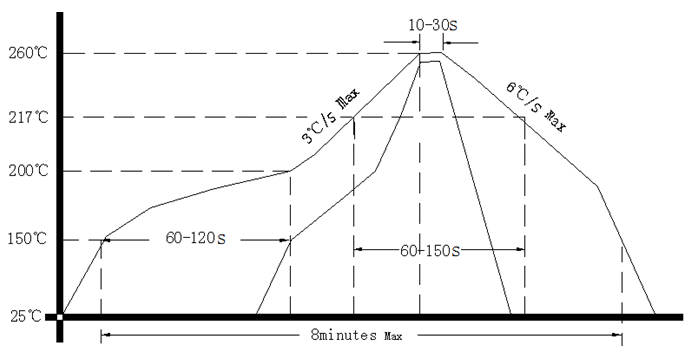

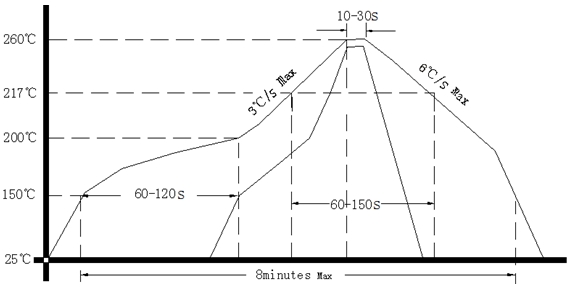

10、回流焊曲线(RoHS)

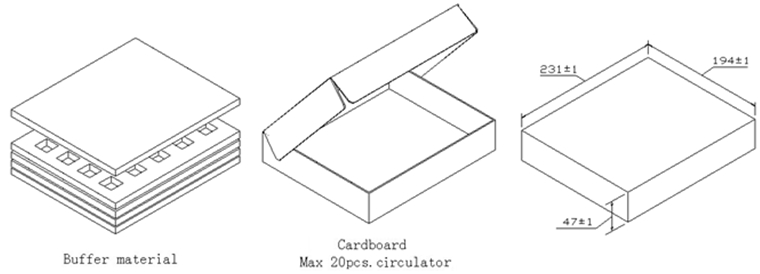

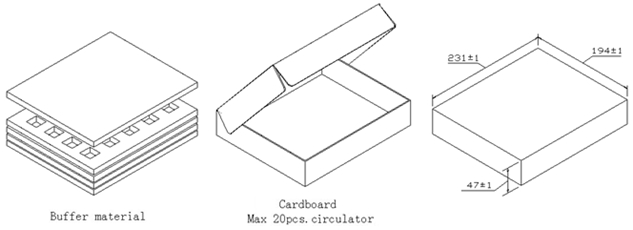

11、内包装盒（mm）
