156.25M 差分系列


业界最小的差分封装,抖动低至40fs(最大值),出色的电源噪声和环境干扰抑制能力、低至 2.0 x 1.6 mm 的行业标准封装尺寸、以及高达 105°C 的宽温度支持;可提供适用于 LVPECL、LVDS、HCSL的常用输出驱动器。
高频低抖动差分晶振在光模块、以太网400G/800G/1.6T、数据中心、DWDM相干光传输、网络交换机和网关、系统时钟、PCIE和汽车雷达等应用领域起到十分关键的作用。随着互联网流量的巨大增长,数据中心不断提升吞吐量,对模块传输速率的需求也随之增加,为满足更快的数据速率,提供更大的时间裕量变得更加重要。同时,这些模块小型化和高密度要求,也要求差分晶振要有更小的体积。

主频:156.25MHz

相噪:-132dBc/Hz@1kHz

低抖动:< 40fs

主要特性如下:

  • 工作电压:2.375V~3.63V

  • 功耗: < 70mA

  • 封装:SMD 3.2*2.5*0.95mm,2.5*2.0*0.88mm,2.0*1.6*0.8mm

  • 频率稳定度:-40℃ ~ +85℃,±50ppm,可支持-40℃ ~ +105℃

-72dBc/Hz10Hz
-102dBc/Hz100Hz
-132dBc/Hz1kHz
-163dBc/Hz1MHz
-165dBc/Hz10MHz

推荐型号:DPB32156M250AC0CNB1,DPB22156M250AH0KEB0

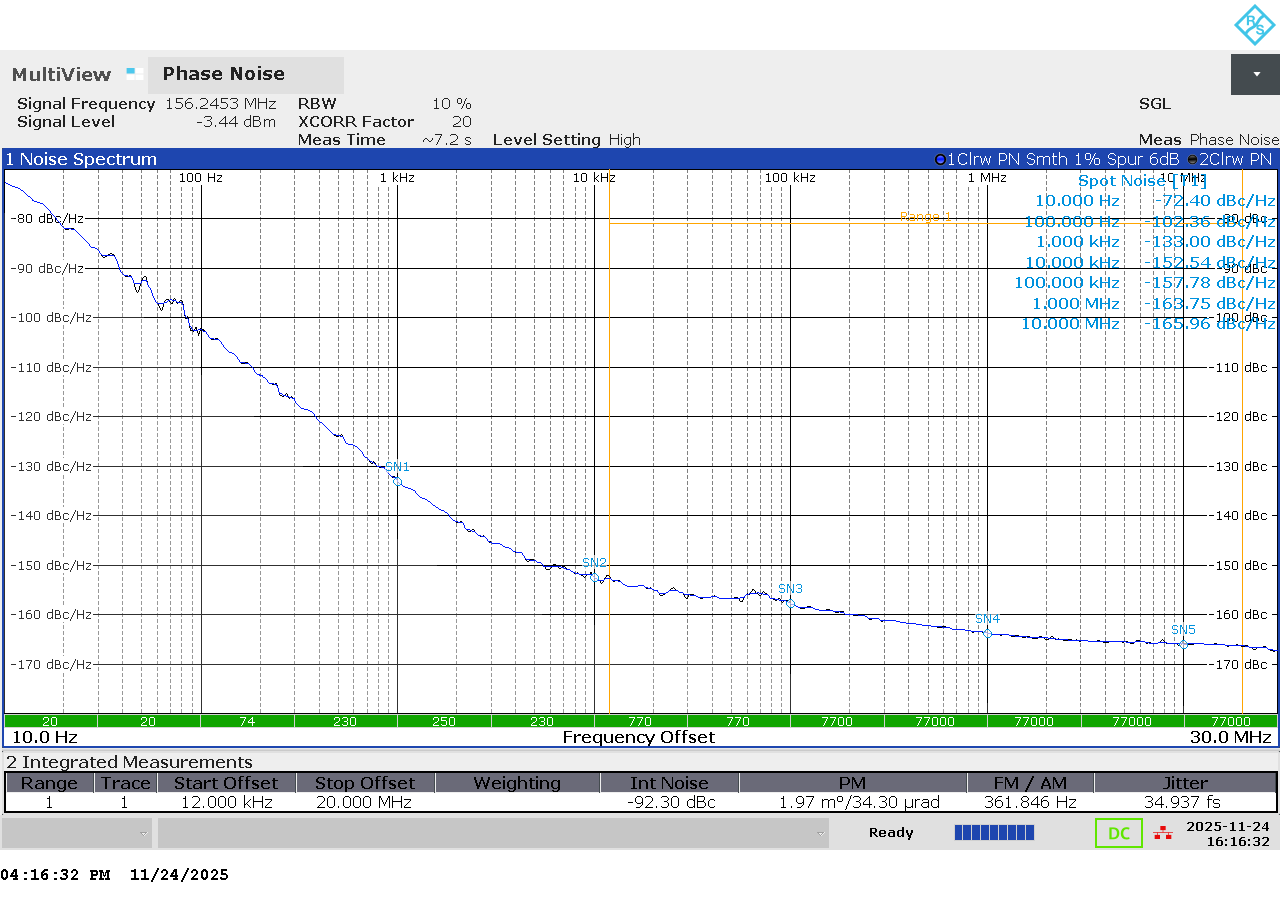

产品相噪:


更低相噪,更低功耗,更小封装,更高稳定度一直是大普系列晶振的演进方向,同时大普以高性能自主时钟IC、补偿算法为核心,提供全时钟信号链产品解决方案。敬请期待更多新产品的发布!
