普通晶体振荡器 (SPXO)

晶体振荡器（SPXO）是将晶体谐振器和起振电路集成在一起的有源器件，可以输出CMOS或差分频率信号，用于提供电路基准时钟源。

关键特性

超小超薄、宽温、低抖动、高稳定度、全系列尺寸产品。

应用领域

汽车电子：音响、导航、GPS、钟表、IPC等
智能终端：数码相机、Pad、PC等
智能家电：空调、冰箱、洗衣机、电饭煲、热水器等
工控设备：机器人、仪器仪表等
通讯设备：小基站、对讲机等
数通产品：光模块、路由器、光通信、交换机等

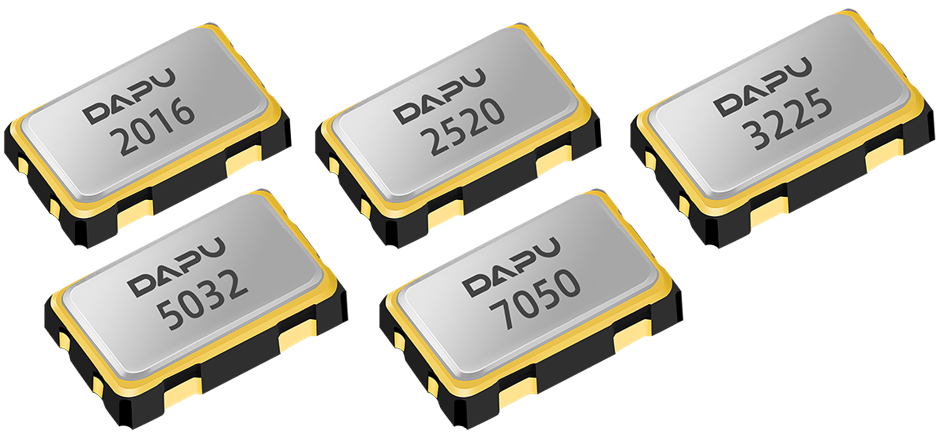

SPXO (CMOS输出)

型号

尺寸
（mm）

频率范围
（MHz）

综合频率精度
（ppm）

工作温度
（℃）

工作电压
（V）

推荐频点（MHz）

DPZ2016

2.00*1.60*0.75

1~125

±25/50

-20 ~ +70
-40 ~ +85

1.8 ~ 3.3

32.768kHz*
1.0000
1.8432
2.0000
2.0480
3.0000
3.6864
4.0000
4.0960
4.9152
7.6800
8.0000
8.1920
10.0000
11.0592
12.0000
12.2880
14.3180
16.0000
16.3840
18.4320
19.2000
20.0000
20.4800

24.0000
24.5760
25.0000
26.0000
27.0000
27.1200
30.0000
32.7680
33.0000
33.3333
38.4000
40.0000
48.0000
49.1520
50.0000
54.0000
60.0000
64.0000
66.6666
70.0000
80.0000
100.0000
125.0000
156.2500

DPZ2520

2.50*2.00*0.90

32.768KHz
1~125

±25/50

-20 ~ +70
-40 ~ +85

1.8 ~ 3.3

DPZ3225

3.20*2.50*1.00

32.768KHz
1~125

±25/50

-20 ~ +70
-40 ~ +85

1.8 ~ 3.3

DPZ5032

5.00*3.20*1.20

32.768KHz
1~125

±25/50

-20 ~ +70
-40 ~ +85

1.8 ~ 3.3

DPZ7050

7.00*5.00*1.30

32.768KHz
1~160

±25/50

-20 ~ +70
-40 ~ +85

1.8 ~ 3.3

SPXO (差分输出)

型号	尺寸（mm）	频率范围（MHz）	综合频率精度（ppm）	工作温度（℃）	RMs 抖动	输出波形	推荐频点（MHz）
DPD2016	2.01.60.95	50~220	±25/50/100	-40 ~ +85	< 150 fs @12Khz~20MHz	LVPECL/LVDS /HCSL	100 125 156.25 155.52
DPD3225	3.22.50.9	50~220	±25/50/100	-40 ~ +85		LVPECL/LVDS /HCSL
DPD5032	5.03.21.2	100~170	±25/50/100	-40 ~ +85		LVPECL/LVDS /HCSL
DPD7050	7.05.01.7	62.5~220	±25/50/100	-40 ~ +85		LVPECL/LVDS
DPD98XX	7050/5032 /3225/2520	100-1000	±2/±5	-40 ~ +85 -40 ~ +105	65fs @12Khz~20MHz	LVDS/LVPECL /CML/HCSL	100-1000
