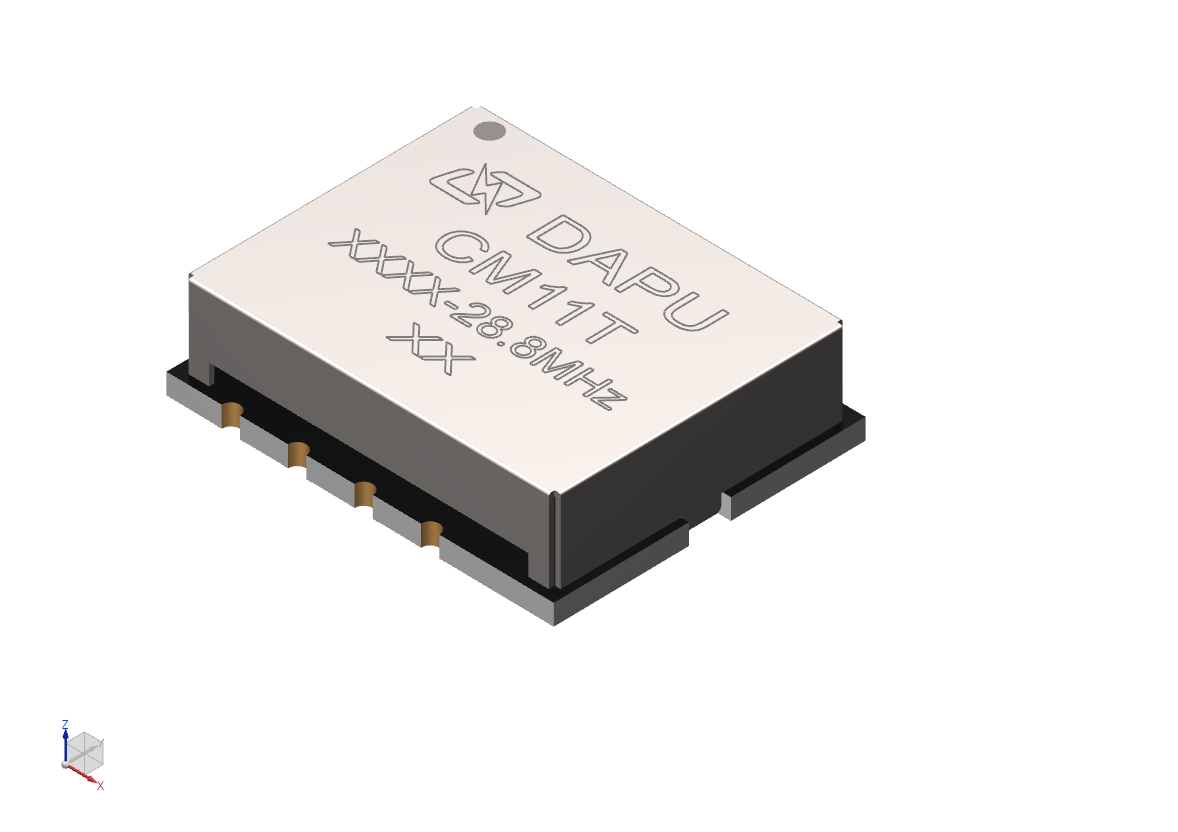

CM11T
CM11T
超小封装、超低功耗、内置TCXO、保持性能（±5us/1h@△T=±2℃）时钟模块；主要应用于基站、电台、广播和雷达等。
CM11T 是一款高性能时钟模块，可用来提供高精度频率输出，并可以参考高指标输 入时钟自动校正输出频率精度。
关键指标：
参考源：1PPS 信号，校准输出频率准确度
温度稳定度：±0.05ppm
频率准确度：1.0E-8
时钟输出：1PPS和 28.8MHz
串口:1*UART 串口
压控: 支持压控调节输出频率
外形尺寸：10mm*10mm*4.0mm
工作功耗: 82.5mW(Max.)
|
供电电压 | 参数 | 最小 | 典型 | 最大 | 单位 | 测试条件 |
| 供电电压 | 3.135 | 3.3 | 3.465 | V | ||
|
电流 | 22 | 25 | mA | @25℃,负载=50 欧姆 |
|
1PPS 输出 | 参数 | 最小 | 典型 | 最大 | 单位 | 测试条件 |
| 脉宽 | 10 | 18 | ms | |||
| 精度 | -50 | 50 | ns | |||
| 时间 | 100 | s | 同步时长 |
|
环 境 条 件 | 参数 | 条件 |
| 工作温度 | -40℃~ 85℃ | |
| 存储温度 | -55℃~ 105℃ | |
| 存储温度 | 30% ~ 80% | |
| 静电敏感等级 | 人体模型，class 2: 2000V to 4000V; ANSI/ESDA/JEDEC JS-001-2-2010. | |
| 机械模型, class B: 200V to 400V; JEDEC JESD22-A115C. | ||
| 温敏等级 | 非湿敏 |
振动
测试条件：
振幅：0.75mm；加速度：10g；10Hz~500Hz; 30min一个循环，每个方向测试2小时（3个方向，X、Y和Z），IEC 68-2-06 Test Fc。
冲击
50g；11ms；半正弦波（3个方向，X、Y和Z），IEC 68-2-27 TestEa/Severity 50A。
