6月14日，为期三天的第10届越南电子及信息通信展（ICTCOMM 2025）在胡志明市西贡会展中心圆满落幕。
作为越南及东南亚地区规模最大、最具影响力的ICT盛会，本届展会聚焦5G/6G、云计算、物联网、AI、智慧城市等前沿领域，汇聚全球顶尖科技力量。大普技术(DAPU Technologies)携领先的全时钟产品解决方案、高性能射频器件等重磅亮相，向全球客户与合作伙伴充分展示了中国高端信号链技术的卓越实力，收获热烈反响，为深化越南及区域市场合作奠定基础。
技术领航，精准互联

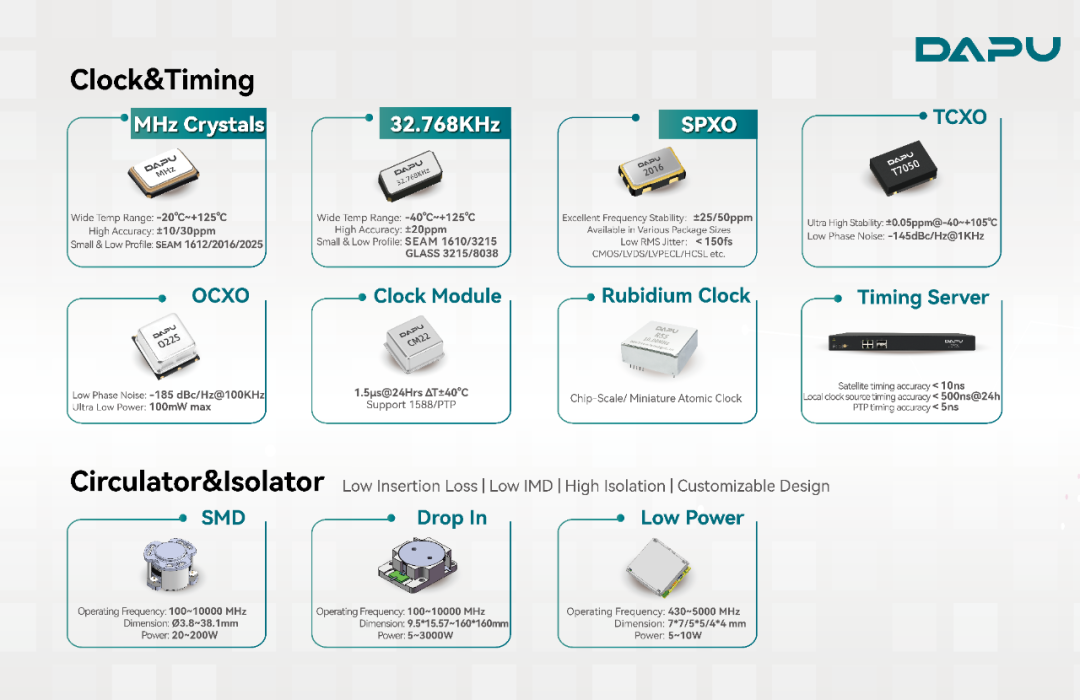

大普技术此次参展，带来了覆盖全等级、多场景的高稳时钟系列、时钟芯片系列、射频器件系列及光传感器系列等核心产品系列，展现了公司在信号链领域深厚的技术积累与创新能力。现场重点展示的核心产品及其突出优势包括：
4E级钟方案(MHz Crystals、32.768KHz、
SPXO)
覆盖kHz~2GHz 常用频点，小尺寸支持1610（32.768KHz）/ 1612（MHz）封装。内置大普自研 SPXO-IC的产品，可实现高稳定度 ±5ppm、宽温 -55~125℃，宽工作电压1.8~3.3V，支持正弦波、削顶正弦波、CMOS、LVDS、LVPCEL 等各种输出电平。已广泛应用于智能手机、可穿戴设备、AI服务器及数据中心光模块等高频时序控制场景。
温补晶振(TCXO)
具备高稳定度±0.05ppm、低相噪 -145dBc / Hz @ 1KHz、超小封装1612、超低功耗等特性。在快速温变环境表现优异，实现芯片设计、封装、测试全自研IP，凸显了大普技术在时频领域的深厚技术积累。
恒温晶振(OCXO)
高稳系列具备±1E-11的超高稳定度，精度可达原子钟量级；低相噪系列具备极低相位噪声特性，近端相噪优于 -120dBc/Hz @ 1Hz，-165dBc/ Hz @ 1KHz，短稳 ADEV 优于 2E-13 /1s；内置自研 OC-IC，量产7*5mm 超小尺寸封装；实现全球领先的30mA超低功耗，应用于超长时间 hold over 保持领域。
时钟模块(Clock Module)
同步精度高(＜30ns)、保持能力强（优于1.5us/24H）、温度稳定度高（＜±0.1ppb）、频率准确度高（＜1E-12）、短稳性能强。集成大普自研OCXO/TCXO/原子钟时钟源，快速实现频率及相位同步校准，在参考源丢失后进入保持模式。
时间服务器(Timing Server)
具备丰富的协议与接口，如 PTP、NTP、SyncE、1PPS&TOD、IRIG-B、10MHz 等，同步精度小于±30ns，守时精度可以达到 0.5us/24H，已广泛应用于轨道交通、金融、电力、通信、数据、专网、广电等领域。

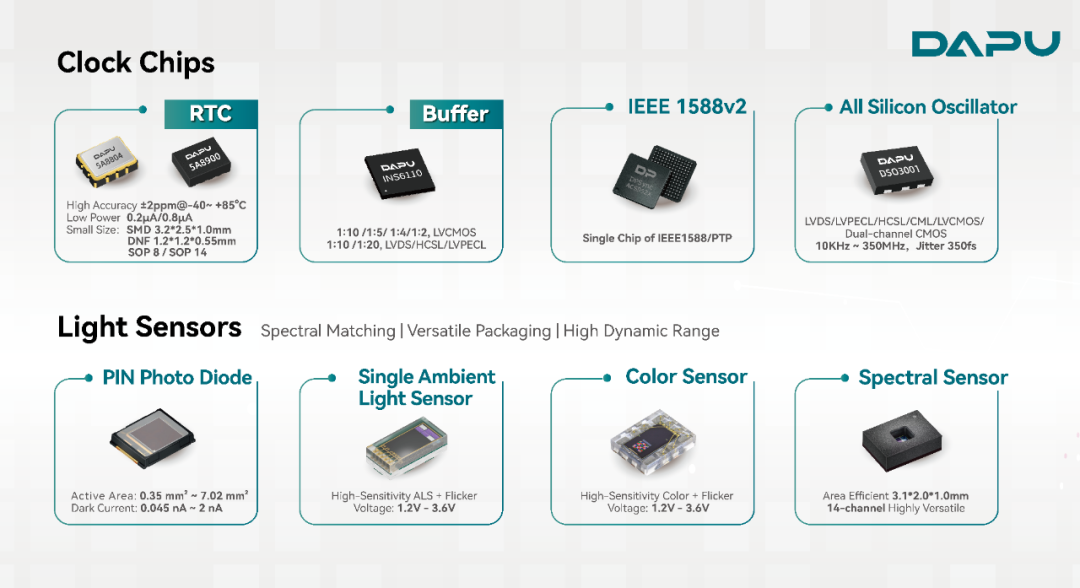

实时时钟芯片(RTC)
内置自研IC，集成DCXO 32.768KHz，实现全温区高精度±2ppm，低功耗0.2μA（Typ.)，具备多种功能：EVIN、Fout、Timer、Alarm等。采用陶瓷封装，潮敏等级MSL1，抗振动 2Wg，具备高可靠性、备份振荡电路。
时钟缓冲器(Buffer)
单端 LVCMOS Buffer 1:10/1:4/1:2；
差分Buffer 1:4/1:10/1:20 输出电平: LVDS / HCSL/ LVPECL/ CML。
光传感器(Light Sensors)
高度集成化、低功耗、智能化，品类齐全，技术端到端，并提供成熟的软件和算法支持，已成为可穿戴设备、智能手机和其他消费电子产品应用的理想选择。
助力共建“一带一路”
大普技术加速全球布局
伴随“一带一路”倡议的深化推进，大普技术积极响应，不断深化与沿线国家的技术合作与市场拓展，加速全球化战略布局。
同时，着眼于越南及东盟快速增长的消费电子市场潜力，大普依托成熟规模化产品能力与领先技术工艺，通过持续创新，驱动产品向小型化、低成本化、自主化方向迈进，致力于将高端工业级精准时频技术下沉至可穿戴设备、智能家居、移动终端等万亿级蓝海，以更具竞争力的解决方案满足当地市场需求。
作为高性能信号链领域的技术领导者，大普技术多年来为全球30余个国家和地区提供高品质产品和技术服务。此次参与ICTCOMM 2025，不仅是大普尖端技术与品牌实力的展示，更是公司积极融入区域ICT产业生态、践行“一带一路”共商共建共享理念、推动区域创新发展的重要举措。
深化区域合作，智绘数字未来
展会期间，大普技术展台吸引了众多来自全球各地的行业专业人士。大普团队与客户深入探讨了通信、仪器仪表、汽车电子、消费电子等场景的具体需求与创新解决方案，以产品卓越的性能指标、高可靠性及完整的产品系列赢得了现场客户的高度评价。同时，团队积极与新老区域伙伴围绕潜在项目合作进行务实沟通，收集了宝贵的市场反馈。
展会虽落幕，合作新篇已然开启。大普技术将携手全球合作伙伴，探索连接万物的无限可能，智绘互联互通的数字新未来！
