O11H
O11H
年老化优于±0.1ppm、表贴化封装3E钟OCXO产品；
广泛应用于基站、广播、通信、仪器仪表、 微波、时频参考、Picocell、CPE-PTN、调度系统、集群等。
通用型号：O11H-R319-XXM
产品特点
1、输出
频率范围5.00MHz ~ 100.00MHz
| 常规频点 | |||
| 10.00MHz | 20.00MHz | 25.00MHz | 其他 |
波形
| 波形 | 带载 | 幅度 (dBm) | 峰峰值 (V) | 谐波 | 杂散 |
| 正弦波 | 50Ω | 5 | 1.1 | ≤-40dBc | ≤-75dBc |
| 8 | 1.6 | ||||
| 方波 | 15pF | HCMOS | |||
2、频率稳定度（Typical, @10.00MHz）
温度稳定度（见温度稳定度选型表）
短期稳定度1E-11/S（温度稳定，无EMI/EMC或其他干扰，通电1小时后测试@25℃）
3、工作电压
3.3V
4、功耗@25℃
启动功耗2.0W
启动时间2min Max
稳定功耗0.6W Max
5、电压控制特性
线性≤10%
斜率 正斜率
6、相位噪声（Typical, @10.00MHz）
10Hz -105dBc/Hz
100Hz -130dBc/Hz
1KHz -150dBc/Hz
10KHz -155dBc/Hz
100KHz -160dBc/Hz
1MHz -160dBc/Hz
7、环境特性
可工作温度-40℃~ +85℃
存储温度 -55℃~ +105℃
振动
测试条件：
振幅：0.75mm（5~26HZ）；加速度：10g；10Hz~500Hz; 30min一个循环，每个方向测试2小时（3个方向，X、Y和Z），IEC 68-2-06 Test Fc。
冲击
50g；11ms；半正弦波（3个方向，X、Y和Z），IEC 68-2-27 TestEa/Severity 50A
稳定度选型和命名规则
| 温度 (℃) | 温度稳定度 | 日老化 | 年老化 | 电源特性 | 负载特性 | 命名 |
| -20 ~ 70 | ±5E-9 | ±1E-9 | ±1E-7 | ±5E-9 | ±5E-9 | V |
| -20 ~ 70 | ±1E-8 | ±1E-9 | ±1E-7 | ±5E-9 | ±5E-9 | C |
| -20 ~ 70 | ±5E-8 | ±1E-9 | ±1E-7 | ±5E-9 | ±5E-9 | B |
| -30 ~ 75 | ±5E-9 | ±1E-9 | ±1E-7 | ±5E-9 | ±5E-9 | H |
| -30 ~ 75 | ±1E-8 | ±1E-9 | ±1E-7 | ±5E-9 | ±5E-9 | G |
| -30 ~ 75 | ±5E-8 | ±1E-9 | ±1E-7 | ±5E-9 | ±5E-9 | F |
| -40 ~ 85 | ±5E-9 | ±1E-9 | ±1E-7 | ±5E-9 | ±5E-9 | R |
| -40 ~ 85 | ±1E-8 | ±1E-9 | ±1E-7 | ±5E-9 | ±5E-9 | K |
| -40 ~ 85 | ±2.5E-8 | ±1E-9 | ±1E-7 | ±5E-9 | ±5E-9 | S |
| -40 ~ 85 | ±5E-8 | ±1E-9 | ±1E-7 | ±5E-9 | ±5E-9 | L |
| -55 ~ 85 | ±5E-8 | ±1E-9 | ±1E-7 | ±5E-9 | ±5E-9 | A |
|
O11H – X X X X – XX.XX MHz ↓ ↓ ↓ ↓ ↓ ↓ 产品系列 见上表 表1 表2 表3 输出频点 |
表1 输出波形
| 3 | HCMOS |
| 4 | Sine |
表2 供电电压
| 1 | 3.3V |
表3 频率牵引特性
| 频率牵引范围 中心电压 | 1.65V |
| ±5.0ppm ~ ±10.0ppm | 1 |
| 无压控 | 9 |

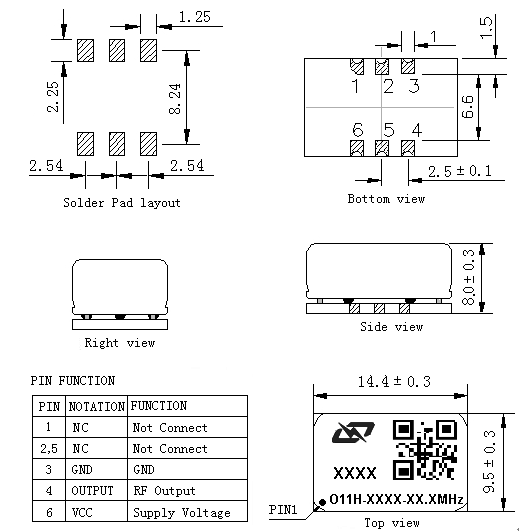

8、机械结构(mm)
未标注公差为±0.2mm
9、净重约2.6g

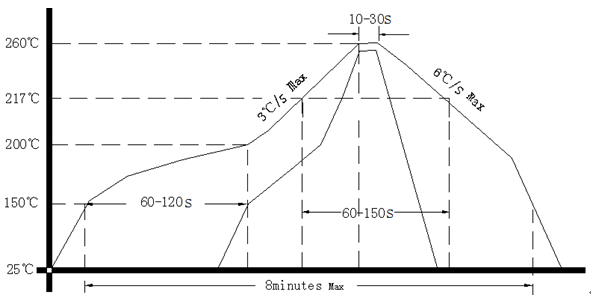

10、回流焊曲线图(RoHS)

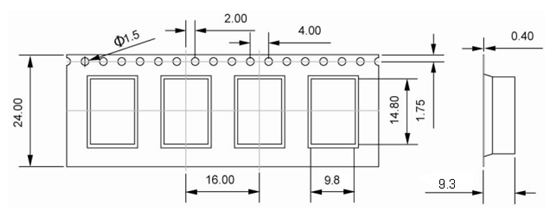

11、包装载带盘装(mm)
